Sichtermühle GCH

Features

  • Verfügbar D50:1.5～15μm.
  • Sichtrad ist horizontal installiert.
  • Integration von Mahlen und Sichten, das Sichtrad wird so eingestellt, dass ein ideales Korn entsteht.
  • Mit hydraulischer Wendevorrichtung, bequem für die Wartung.
  • Kompakte Bauweise und geringe Belegung, leicht zu demontieren und zu reinigen, keine Toter-Winkel-Konstruktion.
  • Geringerer Installationsaufwand, breite Anwendung, hohe Kosten/Leistung.
  • Es werden verschiedene Arten von Mahlscheiben (Stift, Hammer, Zähne oder andere) je nach Materialeigenschaften verwendet, um unterschiedliche Mahlkräfte zu erzielen und die Mahlleistung zu verbessern.
  • Schlüsselteile wie Hammer, Zahnkranz und Sichtrad werden aus Keramik wie Aluminiumoxid, Zirkoniumoxid oder Siliziumkarbid hergestellt, um während des gesamten Pulverisierungsprozesses den Kontakt mit Metall zu verhindern, um die Anforderungen an hochreine Materialien zu erfüllen.
  • Der Mahlvorgang erfolgt in einem geschlossenen System, staubarm, geräuscharm, sauber und umweltfreundlich.
  • PLC-Steuersystem, einfache Bedienung.
  • Geräuscharmes Design.
  • Optionale explosionsgeschützte Ausführung erfüllt die Anforderungen an die Feinstvermahlung von brennbaren und explosiven oxidischen Materialien.
  • Ausführungen für Hochtemperatur-, Niedertemperatur-, Normaltemperatur-, luftdichten und Schutzgaskreis sind verfügbar, für unterschiedliche Mahlanforderungen von verschiedenen Materialien.
Sichtermühle GCH

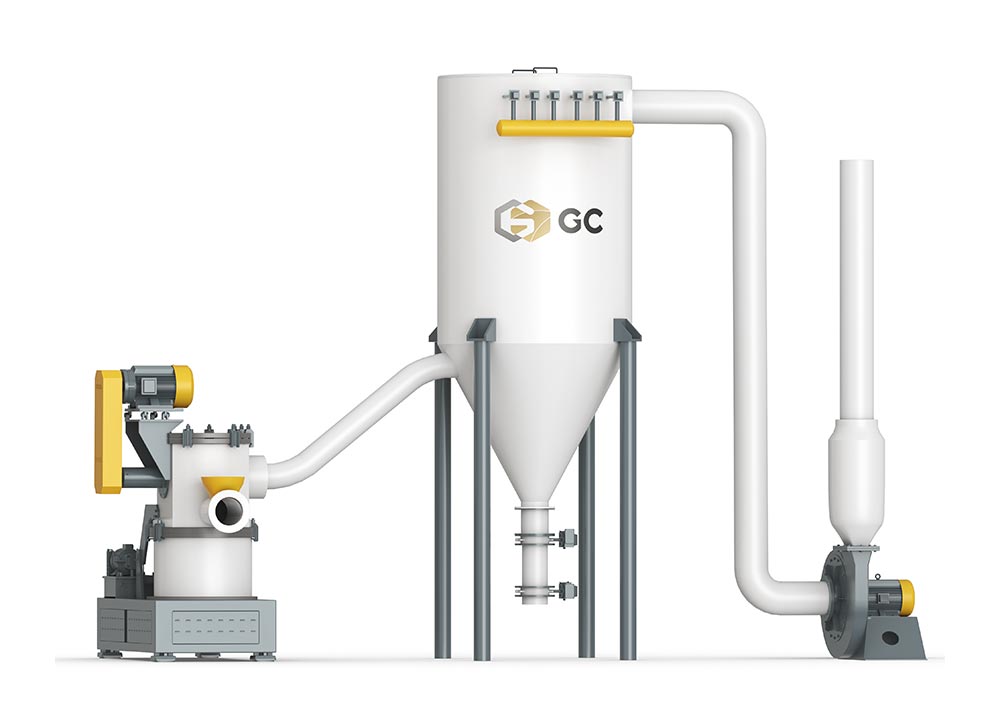

PROZESSABLAUF

Sichtermühle GCH

Struktur

Sichtermühle GCH

Prinzip

Sichtermühle GCH

Parameter

Parameter

GCH400

GCH500

GCH630

GCH800

GCH1200

Durchmesser des Mahlrotors (mm)

400

500

630

800

1200

Max. Mahl-Rotordrehzahl (U/min)

4800

4200
3000
2100
1760

Leistung des Mahlmotors (kW)

18.5

22
37
55
110

Sichten-Motorleistung(kW)

5.5
7.5
15
22
30

Max. Sichten-Rotordrehzahl (U/min)

6000

4600
3300
2400
2000

Max. Luftdurchsatz (m³/h)

1200
2000
4500
7500
12000

Kapazitätsverhältnisfaktor

1

1.25

2.2

4.5

6.5

(Die oben genannten Parameter dienen nur als Referenz, in Abhängigkeit von den Designparametern bei der Bestellung.)
