Sichtermühle GCD

Features

  • Verfügbar D50: 3 - 75 μm.
  • Sichtrad ist vertikal installiert.
  • Zwei-in-Einer-Welle von Mahlscheibe und Sichtrad, kompakte Bauweise.
  • Besonders geeignet für die Feinstvermahlung in der Pharma-, Lebensmittel- und Chemieindustrie.
  • Mit hydraulischer Wendevorrichtung, bequem für die Wartung.
  • Kompakte Bauweise und geringe Belegung, leicht zu demontieren und zu reinigen, keine Toter-Winkel-Konstruktion.
  • Geringerer Installationsaufwand, breite Anwendung, hohe Kosten/Leistung.
  • Es werden verschiedene Arten von Mahlscheiben (Stift, Hammer, Zähne oder andere) je nach Materialeigenschaften verwendet, um unterschiedliche Mahlkräfte zu erzielen und die Mahlleistung zu verbessern.
  • Schlüsselteile wie Hammer, Zahnkranz und Sichtrad werden aus Keramik wie Aluminiumoxid, Zirkoniumoxid oder Siliziumkarbid hergestellt, um während des gesamten Pulverisierungsprozesses den Kontakt mit Metall zu verhindern, um die Anforderungen an hochreine Materialien zu erfüllen.
  • Der Mahlvorgang erfolgt in einem geschlossenen System, staubarm, geräuscharm, sauber und umweltfreundlich.
  • PLC-Steuersystem, einfache Bedienung.
  • Geräuscharmes Design.
  • Optionale explosionsgeschützte Ausführung erfüllt die Anforderungen an die Feinstvermahlung von brennbaren und explosiven oxidischen Materialien.
  • Ausführungen für Hochtemperatur-, Niedertemperatur-, Normaltemperatur-, luftdichten und Schutzgaskreis sind verfügbar, für unterschiedliche Mahlanforderungen von verschiedenen Materialien.
Sichtermühle GCD

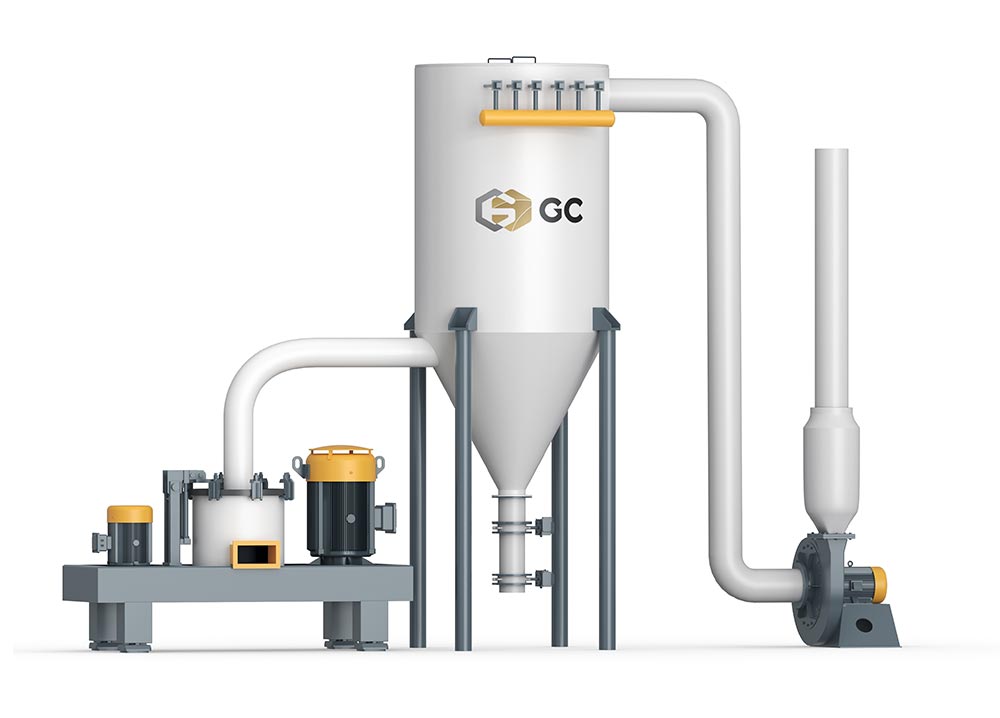

PROZESSABLAUF

Sichtermühle GCD

Parameter

Parameter

GCD300

GCD450

GCD500

GCD800

GCD1100

GCD1300

Durchmesser des Mahlrotors (mm)

300

450

500

800

1100

1300

Max. Mahl-Rotordrehzahl (U/min)

7500

4800
4200
3000
1920
1625

Leistung des Mahlmotors (kW)

7.5

22
30
55
110

200

Sichten-Motorleistung (kW)

2.2
4
5.5
11
22

37

Max. Sichten-Rotordrehzahl (U/min)

4500

3200
3000
3700
1800

1500

Max. Luftdurchsatz (m³/h)

700
1600
3000
4500
12000

16500

Kapazitätsverhältnisfaktor

0.3

1

1.4

2.2

4

10

(Die oben genannten Parameter dienen nur als Referenz, in Abhängigkeit von den Designparametern bei der Bestellung.)
